近年、赤外線サーモグラフィ性能の飛躍的な向上に伴い、従来は不明瞭であった熱画像をより遠方から鮮明にとらえることが可能となりました。弊社はHD画質非冷却赤外線センサー最高画素クラス（1024×768HD）であるT-1000シリーズを採用し、主に超高層建築物外壁の非接触調査を専門に行っています。赤外線サーモグラフィで外壁を測定し、そこに生じた表面温度差をクラヴェスで解析、タイルの浮きやはく離がないか診断します。温度データそのものの相対温度（温度差）を解析するので、北面のように温度差の少ない場所でも使用可能です。

【テクノ建設サービスの赤外線調査　7つのポイント】
●測定時は足場不要。低コストかつ迅速に調査を実現
●建築基準法第12条第1項に規定する定期調査として有効
●JAIRA-STEP2を有する技術者が調査
●HD画質非冷却赤外線センサー最高画素クラス（1024×768HD）T-1000シリーズを採用
●3Dモデルで周辺環境を再現。より詳細な調査計画を立案
●Wi-Fi対応温度測定器でリアルタイム温度監視が可能
●専門ソフトウエア『クラヴェス』による詳細な解析

•

  高性能赤外線サーモグラフィ T-1000

•

  クラヴェスによる赤外線画像の接続

•

  クラヴェスによる可視画像に変温部・ひび割れを表示

•

  クラヴェスによる不具合部自動集計

※その他に赤外線調査で得たタイルの浮きや剥離などの情報もBIMモデリングで管理できます。

民生用、産業用としても広く普及しているドローン。建設業界でも業務の効率化や生産性の向上を目的に様々な場所で活用がされています。テクノ建設サービスでも外壁の赤外線調査や大規模修繕後のアフター点検にドローンを活用。対象となる建物の特徴や周辺環境を考慮し、打診調査・地上からの赤外線サーモグラフィカメラなど適切な調査方法を組み合わせご提案いたします。

•

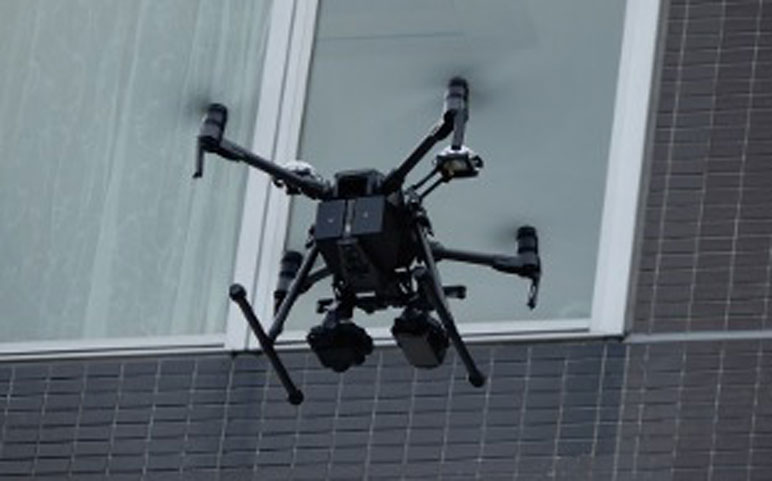

  ドローンによる赤外線調査

•

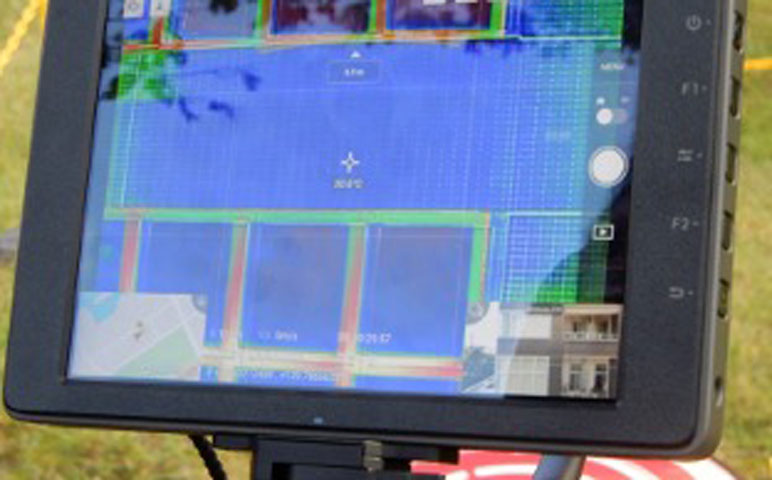

  リアルタイムでモニターに表示

【ドローンを活用するメリット】
●安全性の向上
建物によっては転落の危険がある高所や足場の悪い場所など、人の立ち入りが難しく危険な場合があります。ドローンであれば離れた場所から操作ができ、安全に調査が可能です。
●作業時間の短縮
足場やクレーンなどの準備が不要となるため、それらを設置する時間を短縮でき作業の効率化が図れます。
●より詳細な調査が可能
ドローンは飛行し、サイズもコンパクトのため地上からの目視では確認できない部分まで確認や記録等ができます。
●音が出せない場所での調査
打診などどうしても音を出しての作業が必要な調査もあります。ドローンは病院・介護施設・学校施設等、音を出すことを控えた方が良い場所での調査には最適です。

テクノ建設サービスでは、ドローン操作の基本的な操作技術を有する無人航空機操縦者技能証明書（国土交通省）を所持し、一般社団法人日本建築ドローン協会（JADA）が定めた「建築ドローン安全教育講習」を修了した有資格者が、より安全性や品質の高い調査に取り組んでおります。

3Dレーザースキャナーは、計測対象となる地形や構造物に触れることなく3次元データを取得できる計測機器です。様々な角度から撮影し、点群データを取得。その点群をBIMモデル化し、そこから平面図・立面図・建具表などを作成。紛失した建物の図面を復元できます。さらに、そこから数量積算を行ったりとBIMとの連携により修繕に関わる情報に活用ができます。
テクノ建設サービスでは、建物の特徴や状況により2種類の3Dレーザースキャナーを使用しています。


■FARO
大きな施設や複雑な施設にも適応できます。より細かな精度の高いスキャンデータを取得し、BIMに連携することができます。

•

  3Dレーザースキャナー（FARO）

•

  　3Dスキャナーによる点群データの合成

•

  BIMモデリングの作成

•

  　3Dモデリングにより2D図の作成

■Matterport
取得したデータを迅速に動画にし、建物の状況を可視化することが出来ます。BIMとの連携など効率的かつ的確に実施することが可能となります。

•

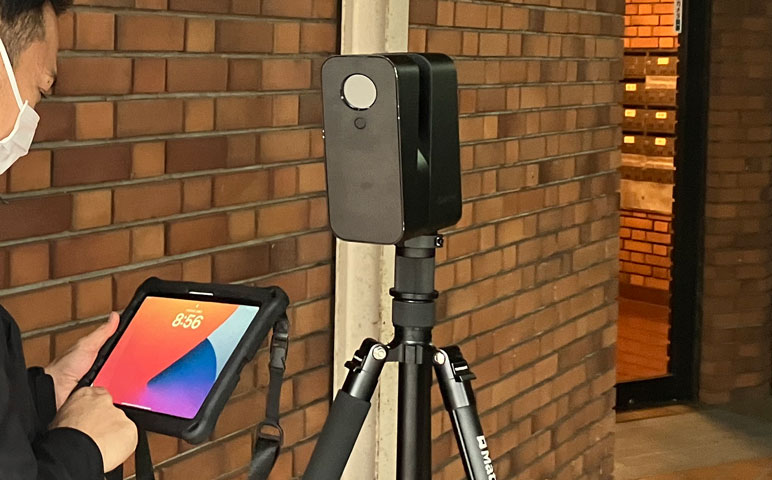

  3Dレーザースキャナー（Matterport）

•

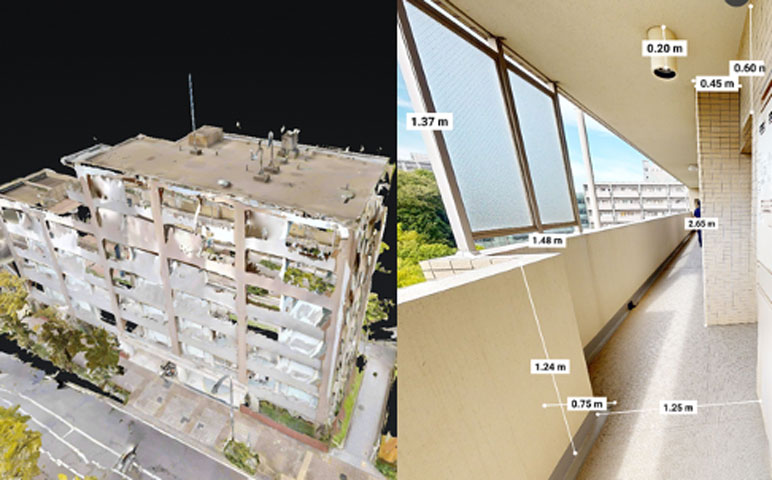

  3Dスキャナーによる点群データの合成と計測データの表示
